La rete di stazioni nivometeorologiche automatiche

La rete di stazioni nivometeorologiche della montagna veneta è un sistema automatico di acquisizione in tempo reale di dati rilevati a terra relativi ad alcuni parametri meteorologici e del manto nevoso.

Le finalità della rete, sono le seguenti:
- previsione del tempo;
- previsione delle valanghe;
- statistiche climatologiche per il territorio montano;
- analisi ambientali e progettuali.


Caratteristichedella rete

- Ditta costruttrice: CAE S.r.l. Villanovadi Castenaso (BO).
- Ditta incaricata della manutenzione: ISMES S.p.a. Seriate (BG).
- Verifiche tecniche: Bruno Lezuo (Centro Sperimentale Valanghedi Arabba).
- Area coperta: Dolomiti e Prealpi venete (5400 Km²).
- Numero stazioni: 17.
- Densità della rete: 1 staz./318Km².
- Numero ripetitori: 7.
- Distribuzione altimetrica: tra i 1428 ed i 2615 m s.l.m.
- Acquisizione dati: via radio 447.675, 447.625, 447.575,437.675, 437.625, 437.575 KHz, integrati (quando manca latrasmissione radio) con registrazioni in loco su memoria solidaEprom.
- Centrale di acquisizione: HP 9000 serie 382.

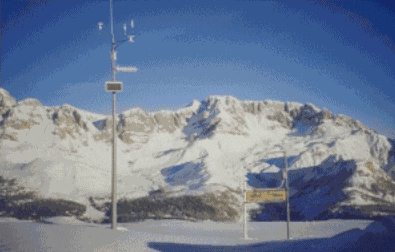

Caratteristiche delle stazioni

- Struttura portante: a palo abbattibile da 10 m.
- Alimentazione: a celle solari con pannello da 20 Watt con tensione a vuoto di 19.5 Volt ed una corrente di 1.3 Ampere a 13.8 Volt.
- Batterie: in loculo sotterraneo drenato.
- Sensori: nivometro, termoigrometro, anemometro, anemoscopio, albedometro e termometri neve (configurazione massima).
- Periferica: in due contenitori di alluminio pressofuso montati uno internamente all'altro, con grado di protezione IP55 e IP43.
- Controlli e verifiche: mediante terminale incorporato con tre livelli di interazione.
- Programma di gestione: su memoria solida Eprom da 64 KByte.
- Memoria locale: su modulo asportabile da 256 KByte.
- Protezione contro le scariche: impianto di messa a terra da pozzetto.
- Condizioni climatiche di funzionamento: da -30 a +60 °C, vento fino a 160 Km/h.

Caratteristiche dei sensori
Nivometro
- Principio di funzionamento: coppia di trasduttori ultrasonici in aria; il tempo di percorrenza dell'impulso viene compensato in base alla temperatura dell'aria.
- Installazione: su staffa a 7 m dal suolo.
- Campo di misura: 0-6 m (distanza minima sensore-neve 1 m, distanza massima sensore-neve: 7 m).
- Incertezza: ±1.5 cm.
- Risoluzione: 0.1 cm.		Image102.gif
Termometro neve
- Principio di funzionamento: circuito integrato che fornisce una corrente nominale di 1 microampere per °K.
- Protezione ambientale: contenitore in acciaio.
- Installazione: 12 sensori su palo di supporto in vetroresina posti a distanza verticale di 20 cm per i primi 100 cm dal terreno e di 40 cm poi.
- Campo di misura: -30 - +50 °C.
- Incertezza: ±0.4 °C con sensore coperto dalla neve.
- Risoluzione: 0.02 °C.		Image103.gif
Termometro aria
- Principio di funzionamento: circuito integrato che fornisce una corrente nominale di 1 microampere per °K.
- Protezione ambientale: contenitore autoventilante.
- Installazione: con braccio di supporto su palo abbattibile da 10 m.
- Campo di misura: -30 - +50 °C.
- Incertezza: ±0.4 °C.
- Risoluzione: 0.1 °C.
Igrometro
- Principio di funzionamento: condensatore a film sottile con capacità funzione dell'umidità relativa.
- Protezione ambientale: contenitore autoventilante.
- Installazione: con braccio di supporto su palo abbattibile da 10 m.
- Campo di misura: 0 - 100 %
- Incertezza: ±2 % da 0 a 100 % a 25 °C.
- Risoluzione: 0.01%		Image104.gif
Anemometro
- Principio di funzionamento: a mulinello con trasduttore di velocità ad alta frequenza.
- Protezione ambientale: nessuna.
- Installazione: su palo abbattibile da 10 m.
- Campo di misura: 0 - 160 Km/h.
- Incertezza: ±0.25 Km/h o 1% della lettura.
- Risoluzione: 0.1 Km/h con soglia di 1.5 Km/h.		Image105.gif
Anemoscopio
- Principio di funzionamento: a banderuola con potenziometro a singola spazzola, contatto cortocircuitante.
- Protezione ambientale: nessuna.
- Installazione: su palo abbattibile da 10 m.
- Campo di misura: 0 - 360 °.
- Incertezza: ±2.8 °.
- Risoluzione: 1 °, soglia di 1 Km/h.
Albedometro
- Principio di funzionamento: 2 piranometri a termopila con 14 elementi.
- Protezione ambientale: nessuna.
- Installazione: con braccio di supporto su palo abbattibile da 10 m.
- Campo di misura: 0 - 1500 W/m².
- Incertezza: ±20 W/m² da -30 a + 60 °C.
- Risoluzione: trascurabile per il sensore, 0.05% per il sistema.		Image107.gif

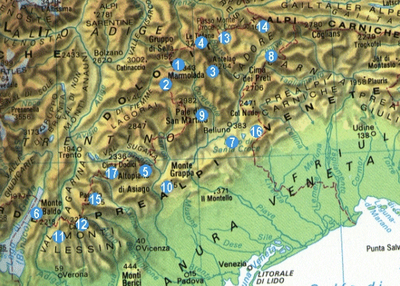

Distribuzione delle stazioni






STAZIONE

COD.

QUOTA

ESP.

COORD. UTM

1. A.Ornella (BL)

OR

2250m

N

32TQS21655060

2. Pradazzo (BL)

CP

2200m

SE

32TQS17013760

3. C.dei Baldi (BL)

CB

1900m

SW

33TTM75124450

4. Ravales (BL) *

RV

2615m

E

33TTM75925914

5. Monte Lisser (VI)

LI

1428m

SE

32TQR05579246

6. Monte Baldo (VR)

MB

1751m

SW

32TPR45097069

7. Faverghera (BL)

FV

1605m

E

33TTM91520643

8. Casera Doana (BL)

CD

1899m

NW

33TUM11385070

9. Malga Losch (BL)

ML

1735m

SE

32TQS28112751

10. Monte Grappa (TV)

MG

1540m

E

32TQR16038342

11. Monte Tomba (VR)

MT

1620m

SE

32TPR61106106

12. P.Campogrosso (VI)

PC

1464m

N

32TPR68776623

13. Monte Piana (BL)

MP

2265m

S

33TTM89506615

14. C.Coltrondo (BL)

CC

1960m

SE

33TUM04507135

15. Campomolon (VI)

CM

1735m

N

32TPR76488275

16. C.Palantina (BL)

PA

1505m

W

32TUM05111054

17. Malga Larici (VI)

LA

1605m

S

32TPR87509310

* La stazione di Ravales ha precedentemente funzionato dal01.10.1986 al 21.11.90 in altro sito di coordinate UTM33TTM76245903 a quota 2550m.

Installazionee configurazione delle stazioni

STAZIONE

DATA INST.

SENSORI



Nivo
metro

Temp.
aria

Direz.
vento

Velocità

Albedo
metro

Igro
metro

Temp.
neve

C.Pradazzo (BL)

29.11.1985

X

X

X

X

X

X

X

C.dei Baldi (BL)

27.11.1985

X

X

X

X

X

X

X

Ravales (BL) *

08.09.1992

X

X

X

X

X

X

X

Monte Lisser (VI)

27.01.1987

X

X

X

X

X

X

X

Monte Baldo (VR)

14.11.1986

X

X

X

X

X

X

X

Faverghera (BL)

01.03.1988

X

X

X

X

X

X

X

Casera Doana (BL)

23.06.1988

X

X

X

X

X

X

X

Malga Losch (BL)

22.07.1988

X

X

X

X

X

X

X

Monte Grappa (TV)

05.07.1988

X

X

X

X

X

X


Monte Tomba (VR)

20.07.1988

X

X

X

X

X

X

X

P.Campogrosso (VI)

19.04.1988

X

X

X

X

X

X

X

Monte Piana (BL)

20.09.1989

X

X

X

X

X

X

X

C.Coltrondo (BL)

21.09.1989

X

X

X

X

X

X

X

Campomolon (VI)

22.11.1990

X

X

X

X


C.Palantina (BL)

07.11.1991

X

X

X

X

X

X

X

Malga Larici (VI)

19.10.1994

X

X

X

X

X

X



MODALITA' DIESECUZIONE DELLE MISURE

Parametro Tipo di misura Intervallo diregistrazione
- Altezza neve Istantanea 30'
- Temperatura neve Istantanea 180'
- Temperatura dell'aria Valore medio campionato ogni 5' 30'
- Umidità relativa Valore medio campionato ogni 5' 30'
- Velocità del vento Valore medio campionato ogni 5" 10'
- Direzione del vento Valore medio campionato ogni 5" 10'
- Radiazione incidente Valore medio campionato ogni 5" 10'
- Radiazione riflessa Valore medio campionato ogni 5" 10'
